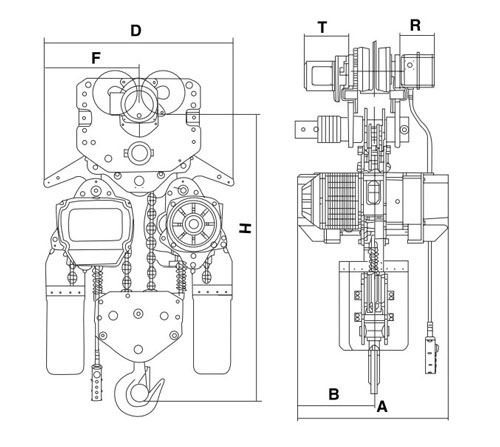

SIZE SPECIFICATION|尺寸规格 | |||||||
Model 型号 | H | A | B | D | E | R | T |
HHBB10-04 | 1190 | 630 | 315 | 890 | 445 | 142 | 231 |
TECHNICAL PARAMETERS 单速 | ||||||||||||||||
MODEL | HHBB | |||||||||||||||
型号 | 0.5-01 | 01-01 | 01-02 | 1.5-01 | 02-01 | 02-02 | 2.5-01 | 03-01 | 03-02 | 03-03 | 05-02 | 7.5-03 | 10-04 | 15-06 | 20-08 | 25-10 |
额定荷载(Ton) | 0.5t | 1t | 1t | 1.5t | 2t | 2t | 2.5t | 3t | 3t | 3t | 5t | 7.5t | 10t | 15t | 20t | 25t |
起升速度(m/min) | 7.2 | 6.8 | 3.6 | 8.8 | 6.6 | 3.4 | 5.6 | 5.6 | 3.3 | 2.2 | 2.8 | 1.8 | 2.8 | 1.8 | 1.4 | 1.1 |
电机功率(kw) | 1.1 | 1.5 | 1.1 | 3.0 | 3.0 | 1.5 | 3.0 | 3.0 | 3.0 | 1.5 | 3.0 | 3.0 | 2×3.0 | 2×3.0 | 2×3.0 | 2×3.0 |
转速(r/min) | 1440r/mim | |||||||||||||||
电机绝缘等级 | F级 | |||||||||||||||
运行速度(m/min) | 慢速 11m/min & 快速 21m/min | |||||||||||||||
工作电压 | 3-Phase 380V 50Hz | |||||||||||||||
控制电压 | 24V/36V/48V | |||||||||||||||
链条回数 | 1 | 1 | 2 | 1 | 1 | 2 | 1 | 1 | 2 | 3 | 2 | 3 | 4 | 6 | 8 | 10 |
链条规格 | Ø6.3 | Ø7.1 | Ø6.3 | Ø10.0 | Ø10.0 | Ø7.1 | Ø11.2 | Ø11.2 | Ø10.0 | Ø7.1 | Ø11.2 | Ø11.2 | Ø11.2 | Ø11.2 | Ø11.2 | Ø11.2 |
工字钢(mm) | 75-125 | 75-178 | 75-178 | 82-178 | 82-178 | 82-178 | 100-178 | 100-178 | 100-178 | 100-178 | 112-178 | 125-178 | 150-220 | 150-220 | 150-220 | 150-220 |
低净空工字钢(mm) | 82-125 | 82-153 | 82-153 | 100-153 | 100-153 | 100-153 | 112-178 | 112-178 | 112-178 | 112-178 | 125-178 | 125-178 | 150-220 | 150-220 | 150-220 | 150-220 |
TECHNICAL PARAMETERS 双速 | ||||||||||||||||
MODEL | HHBB | |||||||||||||||
型号 | 0.5-01D | 01-01D | 01-02D | 1.5-01D | 02-01D | 02-02D | 2.5-01D | 03-01D | 03-02D | 03-03D | 05-02D | 7.5-03D | 10-04D | 15-06D | 20-08D | 25-10D |
额定荷载(Ton) | 0.5t | 1t | 1t | 1.5t | 2t | 2t | 2.5t | 3t | 3t | 3t | 5t | 7.5t | 10t | 15t | 20t | 25t |
起升速度(m/min) | 7.2/2.4 | 6.9/2.3 | 3.6/1.2 | 8.8/2.9 | 6.6/2.2 | 3.3/1.1 | 5.6/1.8 | 5.6/1.8 | 3.3/1.1 | 2.2/0.7 | 2.8/0.9 | 1.8/0.6 | 2.8/0.9 | 1.8/0.6 | 1.5/0.5 | 1.2/0.4 |
电机功率(kw) | 1.1/0.37 | 1.8/0.6 | 1.1/0.37 | 3.0/1.0 | 3.0/1.0 | 1.8/0.6 | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 | 1.8/0.6 | 3.0/1.0 | 2×3.0/1.0 | 2×3.0/1.0 | 2×3.0/1.0 | 2×3.0/1.0 | 2×3.0/1.0 |
转速(r/min) | 2880/960/r/min | |||||||||||||||
电机绝缘等级 | F级 | |||||||||||||||
运行速度(m/min) | 慢速 11m/min & 快速 21m/min | |||||||||||||||
工作电压 | 3-Phase 380V 50Hz | |||||||||||||||
控制电压 | 24V/36V/48V | |||||||||||||||
链条回数 | 1 | 1 | 2 | 1 | 1 | 2 | 1 | 1 | 2 | 3 | 2 | 3 | 4 | 6 | 8 | 10 |
链条规格 | Ø6.3 | Ø7.1 | Ø6.3 | Ø10.0 | Ø10.0 | Ø7.1 | Ø11.2 | Ø11.2 | Ø10.0 | Ø7.1 | Ø11.2 | Ø11.2 | Ø11.2 | Ø11.2 | Ø11.2 | Ø11.2 |
工字钢(mm) | 75-125 | 75-178 | 75-178 | 82-178 | 82-178 | 82-178 | 100-178 | 100-178 | 100-178 | 100-178 | 112-178 | 125-178 | 150-220 | 150-220 | 150-220 | 150-220 |
低净空工字钢(mm) | 82-125 | 82-153 | 82-153 | 100-153 | 100-153 | 100-153 | 112-178 | 112-178 | 112-178 | 112-178 | 125-178 | 125-178 | 150-220 | 150-220 | 150-220 | 150-220 |
